OKM GEPARD GPR

OKM GEPARD-GPR Ground Penetrating Radar (GPR).

Il Gepard GPR può rilevare nel sottosuolo fino a 35 metri in tempo reale le seguenti anomalie: metalli, falde acquifere, falde, anfratti e cavità, oggetti non metallici, utile per rilevare anche tesori sepolti, tombe, cisterne anche non metalliche etc etc. La ricerca non è invasiva e non serve fare scavi per avere la rilevazione. Le scansioni sono in tempo reale e le immagini si creano in tempo reale sul TABLET in dotazione alla strumentazione. è possibile salvare le scansioni e controllarle anche in un secondo tempo.

Possibilità di selezionare la potenza di penetrazione semplicemente allungando le antenne che a sua volta variano la fequenza di ricerca e quaindi la reletiva profondità di scansione. le immagini in tempo reale possono essere registrate e salvate.

i comandi di controllo sono pochissimi per una essenziale semplicità: un potenziometro, un pulsante di accensione e spegnimento e led di indicazione. La strumentazione è leggerissima per un facile utilizzo e trasporto. Il software è in lingua Italiana e selezionabile in tutte le lingue.

SPECIFICAZIONI TECNICHE:

Le indicazioni tecniche di seguito riportate, sono valori di media, durante l’utilizzo sono possibili alcune variazioni.

 Unità di controllo

  • Dimensione: ……………………………………35 x1 8,2 cm
  • Peso: ………………………………………………….……………1,700 Kg
  • Tensione: ………………………………….…..9,6 – 13,2 VDC, 18W
  • Autonomia con batterie alcaline : ( 25 °C ) ….. Circa 6 ore
  • Autonomia con batterie ricaricabili: …………………….Circa 3 ore
  • Autonomia pacco batteri ricaricabili OKM: ( opzionale )…Circa 10 ore
  • Temperatura di utilizzo: ………………………….20 °C a +55 °C
  • Temperatura di deposito: ……………………….25 °C a +60 °C
  • Umidità di aria: …………………………………………….….5%-70%
  • Pacco batterie: …………………………………………….……Interno
  • Pacco batterie ricaricabile: ……………..…..opzionale esterno
  • Stagno all’acqua: ………………………………………..…………..NO
  • Frequenza di trasmissioni multiple:…60 MHz a 300 MHz
  • Display di controllo: ………………………………….…………..LED
  • Controllo con multi-funzioni: ……………………….……..……SI
  • Regolazioni di Timing/Sampling Send/Receiv…..16 Livelli
  • Ciclo Misurazioni complete…………………………9 per secondo

Data Transmission

  • Technology:  Bluetooth
  • Transmission Frequency:  ISM band from 2400–2480 MHz

Esempio di visualizzazione immagine in tempo reale e relative anomalie nel sottosuolo perfettamente identificabili sul monitor del tablet .

Okm Gepard in scansione

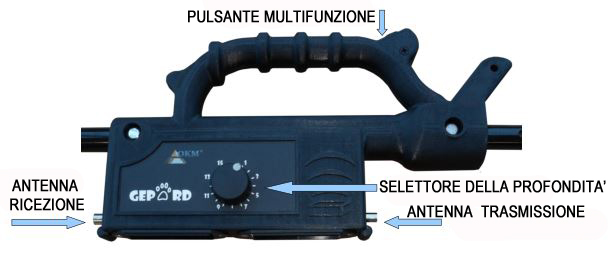

Pulsanse di scansione e Led di indicatori
Comandi di controllo per la regolazione della profondità

Il Gepard utilizza una frequenza di trasmissione a gamma multipla di partenza da 60 MHz fino a 300 MHz, ed è  realizzata da antenne telescopiche regolabili. Supporta, inoltre, molte regolazioni automatiche per ottimizzare le vostre indagini sul campo e specifici tipi di suolo, il che rende la gestione del radar  Gepard molto facile

Basta impostare la risoluzione in profondità e iniziare rilevamento.

Antenne GPR da 60 MHz



Antenne GPR da 60 MHz ; Estremamente robusta l’antenna da 60 MHz consente misurazioni geofisiche fino a grandi profondità. Queste antenne opzionali per il  GPR, offrono maggiori performance in profondità rispetto alle antenne da 100 MHz, e sono particolarmente utilizzate per rilevare grandi anomalie alle massime profondità di ricerca.
Antenne GPR da 100 MHz ;  Le antenne 100 MHz non solo è robuste  e stabili, ma anche in grado di effettuare misurazioni ad alta risoluzione. In contrasto con l’antenna 60 MHz, l’antenna 100 MHz, sono particolarmente indicate per rilevare piccole anomalie nel sottosuolo.
Dotazione di serie Quantità
AA batterie 1.5 V8
Antenne6   ( incluse le nuove antenne a farfalla )
Alimentatore per unità di controllo1
Unità di controllo Gepard1
GPR unità di trasmissione1
GPR unità di ricezione1
Supporto per Tablet PC1
Tablet PC1
Adattaore da viaggio presa di corrente1
Manuale Utente Italiano1
Manuale Utente Inglese1
Valigia di trasporto Peli case1
Cuffie stereo Wireless con batterie1
